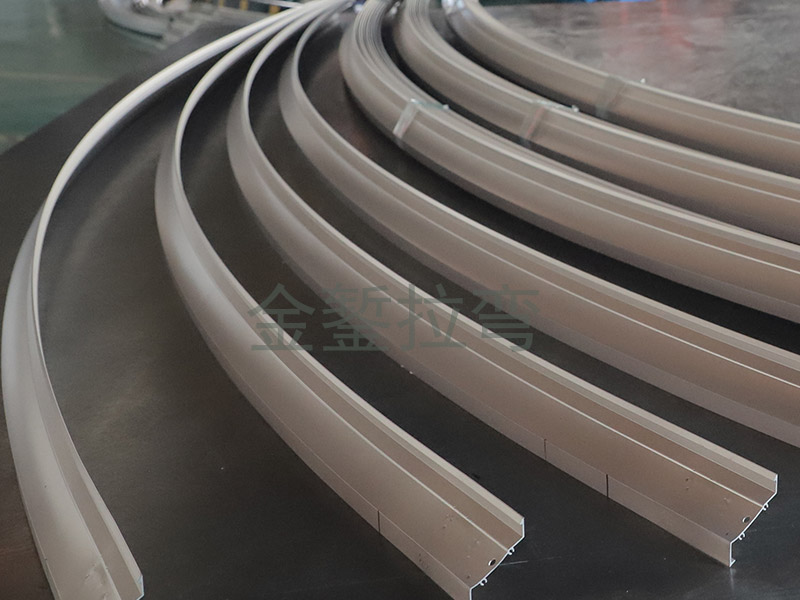

在工程力学和拉弯加工领域,剪力方程和弯矩方程是分析构件受力状态的重要工具。山西大同拉弯厂作为一家专业从事型材拉弯加工的企业,其加工对象通常包括钢梁、铝型材等构件,这些构件在拉弯过程中会受到拉力、剪力和弯矩的共同作用。正确建立剪力方程和弯矩方程,不仅有助于理解构件的内力分布,还能指导加工参数的调整,确保成品的强度和形状符合设计要求。金錾拉弯加工厂将从基础理论入手,结合拉弯加工的特点,推导典型构件的剪力方程和弯矩方程,并探讨其实际意义。
一、剪力与弯矩的基本概念
剪力(Shear Force)是指构件截面上垂直于轴线方向的内力,用来平衡外部载荷或支座反力;弯矩(Bending Moment)是构件截面上绕中轴的力矩,导致构件发生弯曲变形。在拉弯加工中,构件通常同时承受拉力和弯曲力,剪力和弯矩的分布会因加工方式和载荷条件而变化。
为了推导方程,需遵循以下步骤:
1. 确定构件的支撑条件和外部载荷。
2. 建立坐标系,沿构件轴线分段分析。
3. 应用平衡方程(合力为零、力矩为零)计算各截面的剪力和弯矩。
4. 表达为方程形式,表示随位置变化的规律。
二、典型构件:简支梁受集中载荷
假设大同拉弯厂加工一根长度为 \( L \) 的简支梁,梁上作用一个集中载荷 \( P \),位于距离左端 \( a \) 处(\( a < L \))。这是拉弯加工中常见的受力模型,例如在预弯曲阶段测试型材的受力性能。
1. 受力分析与反力计算
简支梁两端分别有支座 A(左端)和 B(右端)。设坐标 \( x \) 从左端开始沿梁轴线向右延伸。
- 垂直力平衡:\( R_A + R_B - P = 0 \)
- 力矩平衡(绕 A 点):\( R_B \cdot L - P \cdot a = 0 \)
解得:
- \( R_B = \frac{P \cdot a}{L} \)
- \( R_A = P - R_B = P - \frac{P \cdot a}{L} = \frac{P (L - a)}{L} \)
2. 剪力方程
将梁分为两段分析:
- 0 ≤ x < a(载荷左侧):
取左侧截面,作用力只有 \( R_A \) 向上,剪力 \( V = R_A = \frac{P (L - a)}{L} \)。
方程:\( V(x) = \frac{P (L - a)}{L} \) (正值,表示左侧向上)。
- a < x ≤ L(载荷右侧):
取左侧截面,作用力包括 \( R_A \) 向上和 \( P \) 向下,剪力 \( V = R_A - P = \frac{P (L - a)}{L} - P = \frac{P (L - a) - P L}{L} = -\frac{P a}{L} \)。
方程:\( V(x) = -\frac{P a}{L} \) (负值,表示左侧向下)。
综合剪力方程:
\[
V(x) =
\begin{cases}
\frac{P (L - a)}{L}, & 0 \leq x < a \\
-\frac{P a}{L}, & a < x \leq L
\end{cases}
\]
3. 弯矩方程
- 0 ≤ x < a:
取左侧截面,弯矩为 \( R_A \) 的力矩,\( M = R_A \cdot x = \frac{P (L - a)}{L} \cdot x \)。
方程:\( M(x) = \frac{P (L - a)}{L} x \)。
- a < x ≤ L:
取左侧截面,弯矩为 \( R_A \cdot x - P \cdot (x - a) \),即:
\( M = \frac{P (L - a)}{L} x - P (x - a) \)。
化简:\( M = \frac{P (L - a) x - P L (x - a)}{L} = \frac{P (L x - a x - L x + L a)}{L} = \frac{P (L - x) a}{L} \)。
方程:\( M(x) = \frac{P (L - x) a}{L} \)。
综合弯矩方程:
\[
M(x) =
\begin{cases}
\frac{P (L - a)}{L} x, & 0 \leq x < a \\
\frac{P (L - x) a}{L}, & a < x \leq L
\end{cases}
\]
4. 应用意义
在拉弯加工中,简支梁的剪力方程和弯矩方程可用于分析型材在夹紧和施加拉力前的受力状态。例如,当 \( x = a \) 时,弯矩达到最大值 \( M_{\text{max}} = \frac{P (L - a) a}{L} \),这是设计模具和选择材料的重要依据。
三、拉弯加工中的特殊案例:悬臂梁受拉弯组合
拉弯加工常涉及悬臂梁模型,例如型材一端固定在拉弯机夹具上,另一端施加拉力和弯曲力。假设一根长度为 \( L \) 的悬臂梁,固定于左端,右端受拉力 \( T \)(沿轴线方向)和垂直载荷 \( F \)。
1. 受力分析
- 固定端 A 提供反力 \( R_A = F \)(垂直向上)和拉力反力 \( T_A = T \)(水平向左),以及固定端力矩 \( M_A \)。
- 力矩平衡(绕 A 点):\( M_A - F \cdot L = 0 \),故 \( M_A = F L \)。
2. 剪力方程
沿梁长 \( 0 \leq x \leq L \):
- 取左侧截面,垂直方向只有 \( R_A \) 向上,剪力 \( V = R_A = F \)。
- 方程:\( V(x) = F \) (恒定正值)。
3. 弯矩方程
- 取左侧截面,弯矩为 \( M_A \)(逆时针)减去 \( R_A \) 的力矩(顺时针),即:
\( M = M_A - R_A \cdot x = F L - F x \)。
- 方程:\( M(x) = F (L - x) \)。
4. 拉力影响
拉力 \( T \) 沿轴线作用,不直接影响剪力和弯矩,但会产生轴向应力,需在应力分析中叠加考虑。
5. 加工应用
在拉弯机中,悬臂梁模型反映了型材从夹紧点到受力点的内力分布。剪力恒定表明加工过程中需关注剪切应力集中;弯矩随 \( x \) 线性减小,提示最大弯矩发生在固定端,需确保此处材料强度足够。
四、剪力方程与弯矩方程的加工意义
1. 剪力方程的应用
剪力方程显示内力在截面上的分布规律。大同拉弯厂可利用剪力图判断型材是否会在某段发生剪切破坏。例如,简支梁在载荷点处剪力突变,加工时需避免此处模具压力过大。
2. 弯矩方程的应用
弯矩方程揭示构件的弯曲程度。在拉弯成形中,弯矩分布决定了型材的曲率。加工人员可根据 \( M(x) \) 调整拉力和弯曲半径,确保成品弧度符合设计。
3. 工艺优化
通过分析方程,拉弯厂可优化夹紧位置和载荷大小。例如,在悬臂梁中,若 \( F \) 过大,可能导致固定端弯矩超限,需减小力或缩短梁长。
五、注意事项与实际挑战
1. 载荷复杂性:实际加工中,型材可能受分布式载荷或多点载荷,需分段建立方程,计算更复杂。
2. 材料非线性:金属在拉弯时可能进入塑性阶段,需结合材料力学进一步修正方程。
3. 设备限制:拉弯机的精度和夹具刚度会影响理论方程的适用性,需通过实验验证。
剪力方程和弯矩方程是大同拉弯厂分析加工构件受力的核心工具。通过简支梁和悬臂梁的推导,可以看出这些方程不仅反映了内力分布,还指导了加工工艺的优化。无论是确保型材强度,还是控制成形精度,正确应用这些方程都是关键。未来,随着数值模拟技术的发展,拉弯厂可结合有限元分析进一步完善受力计算,提升加工水平。
